At have en korrekt batteriovervågning er essentielt for sejlere. En shunt er en effektiv metode til at holde styr på strømforbrug, opladning og batteriets tilstand (SOC), som kan være undervurderet, hvis man kun ser på spændingen.
Mange bådejere er bekendte med det problem, at et voltmeter kan vise en høj værdi, mens batteriet i realiteten er tæt på at være tomt, især efter opladning eller når forbruget stopper. Dette understreger, hvorfor shunt-overvågning er blevet almindelig, både for fritidssejlere og professionelle installationer. Med en shunt får man et mere præcist billede af energiforbruget ombord.
Hvordan fungerer en shunt?
En batteri-shunt er en præcis modstand, der placeres i serie med batteriets minusledning. Når strømmen passerer gennem shunten, måler monitoren et lille spændingsfald og omregner det til ampere. Dette giver ikke blot et øjebliksbillede af forbruget, men også en summering over tid, så man kan følge med i, hvor mange ampere-timer der er blevet brugt eller tilført.
Det vigtigste at huske er, at monitoren kun giver nøjagtige aflæsninger, hvis al strøm til og fra batteriet går gennem shunten. Omkobling kan forvrænge resultaterne, hvilket gør det udfordrende at vurdere SOC korrekt.
Spænding vs. shuntmåling
Selvom spændingen kan være nyttig, tilbyder en shunt en langt mere detaljeret visning. Spænding viser blot et øjebliksbillede, som kan være misvisende – for eksempel, når et blybatteri er nyopladet. En shunt kan derimod vise strømforbrug og opladning i realtid, så man kan handle proaktivt.
Med præcise data kan du træffe informerede beslutninger om energiforbruget ombord. En shunt afslører hurtigt, hvis der er forbrug uden for shuntens overvågning.

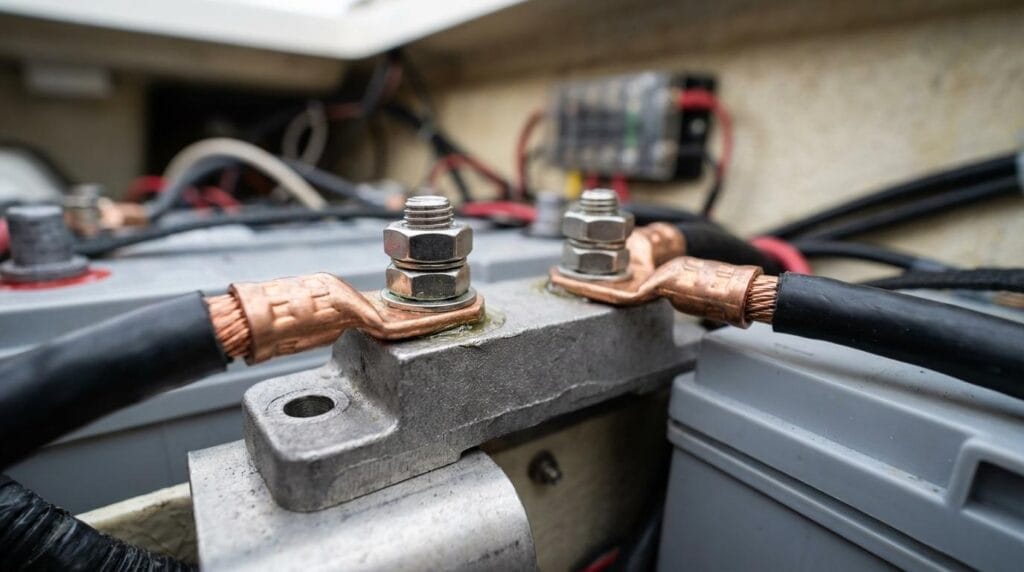

Montering af shunt
Når du installerer en shunt, skal den placeres i batteriets negative returvej. Den skal forbindes direkte til minuspolen, med alle forbrugere og ladekilder koblet på “system-siden” af shunten. Dette inkluderer ladere fra generatorer, solcelleanlæg og landstrøm.
For at undgå unøjagtigheder har flere batteribanker brug for separate shunter og overvågning. Gør også din installationsforbindelser sikre og fri for korrosion, da en løs forbindelse kan påvirke aflæsningerne.
- Kort minusforbindelse til shunt
- Alle forbrugere og ladere skal være på system-siden
- Rene forbindelser og korrekt spænding
- Monteret væk fra fugt
Opsætning og kalibrering
Efter montering er korrekt opsætning afgørende for præcise målinger. Start med at indstille batterikapaciteten korrekt i ampere-timer. Vær også opmærksom på batteritypen og juster indstillinger som ladningseffektivitet og spændingsgrænser. Synkronisering ved fuld opladning er vigtig for at sikre nøjagtighed i SOC-udregningen.
Ved at tage hensyn til batteriets alder kan du også forvente nøjagtige aflæsninger, da ældre batterier kan miste kapacitet over tid.
Fejlfinding og korrekt anvendelse
Hold øje med korrosion, vibrationer og fugt, som kan påvirke shuntens drift. Forbrug, der er koblet uden om shunten, vil give unøjagtige aflæsninger af SOC. En korrekt installeret shunt vil ikke kun give dig indsigt i det aktuelle forbrug, men også hjælpe dig med at opdage skjulte problemer inden for dit elsystem.
Valg af løsning
Når du vælger udstyr til batteriovervågning, kan man vælge mellem simple batterimonitorer og mere avancerede systemer, som kan integreres i præcise marinekonfigurationer. Løsninger fra Victron er kendt for deres pålidelighed og nemme integration. En SmartShunt kan være et godt valg for dem, der foretrækker en app-baseret løsninger, imens en BMV-serie monitor giver indsigt med fysisk display.
Uanset hvad du vælger, skal du sikre dig, at shunten kan håndtere systemets maksimale strømforbrug, inklusive spidsbelastninger.
Praktisk anvendelse af data
Med en korrekt konfigureret shunt kan du effektivt styre dit energiforbrug og foretage informeret planlægning. Du kan se dit natforbrug ved anker, overvåge generatorens output, og optimal udnyttelse af solceller. Shunten leverer data i realtid, hvilket gør det nemmere at forvalte energien og sikre en hurtig reaktionsmåde på potentielle problemer.
Ofte stillede spørgsmål
Hvad måler en batteri-shunt?
En shunt måler strøm ind og ud af batteriet via et spændingsfald, og bruges til at beregne forbrug Opladning og ladeffekt.
Hvorfor er spænding alene ikke nok?
Spænding er kun et øjebliksbillede, som kan variere, og giver ikke et klart billede af batteriets tilstand.
Hvor skal en shunt monteres?
Shunten skal monteres i batteriets negative hovedledning, med al strøm for korrekt måling.
Hvad sker der hvis noget er koblet uden om shunten?
Denne måling bliver forkert, da ikke al strøm registreres, hvilket kan give et misvisende SOC.
Hvordan sikrer man korrekt SOC-visning?
Indstil korrekt batterikapacitet og type samt synkronisere ved fuld opladning. Alle forbindelser skal være sikre og rene.
