Matching DIN 766 og ISO kæde til ankerspil

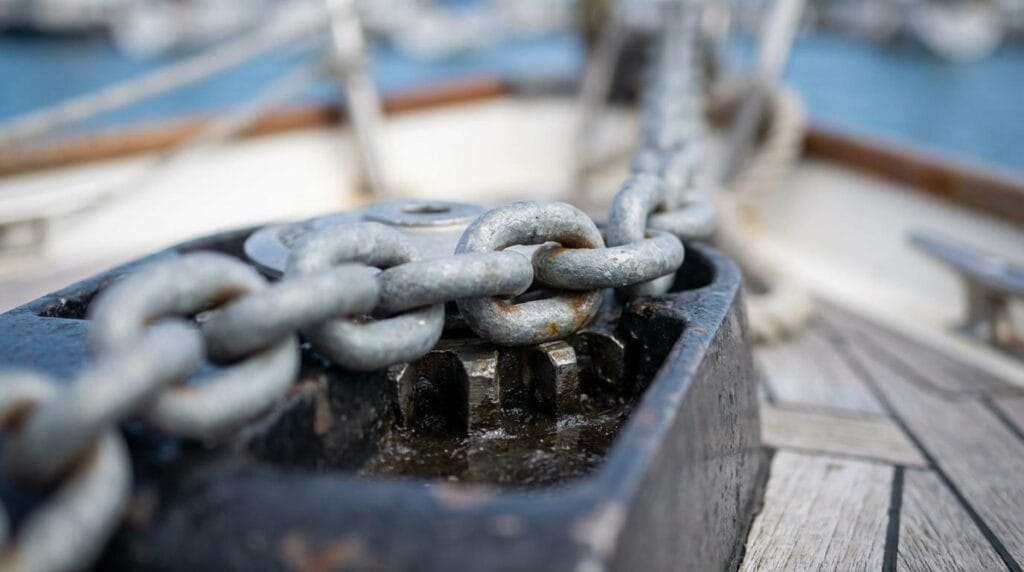

Når du arbejder med et ankerspil, bemærker du kun problemerne, når det ikke fungerer optimalt. Kæden kan larme, hoppe eller kiles fast. Ofte kan disse problemer spores tilbage til én ting: Er kæden kompatibel med kædehjulet (gypsy) i dit ankerspil?

Ejer du et Maxwell ankerspil, så er det vigtigt at dobbelttjekke målene, hvis du har en DIN 766 ankerkæde. Til trods for, at en “10 mm kalibreret kæde” kan synes entydig, kan DIN 766 og ISO 4565 ofte være ganske forskellige, især når det gælder 10 mm.

DIN 766 vs. ISO 4565: Forskellene

Både DIN 766 og ISO 4565 refererer til kalibrerede ankerkæder beregnet til mindre fartøjer. “Kalibreret” betyder, at leddene er fremstillet med stramme tolerancer, så kæden griber korrekt i kædehjulets lommer.

Forskellen mellem de to standarder ligger først og fremmest i pitch, som er den indvendige længde pr. led. For kæder på 6 mm og 8 mm er standarderne ofte kompatible, men ved 10 mm kan forskellen blive problematisk, da DIN 766 typisk har en kortere pitch end ISO 4565, hvilket betyder flere led pr. meter i DIN-kæden.

Disse små målforskelle kan føre til, at et robust Maxwell-spil kører ujævnt, hvis kæden og kædehjulet ikke passer sammen.

Maxwell og korrekt kæde

Maxwell producerer kædehjul med specielle tandprofiler og lommegeometrier, designet til specifikke kædekalibreringer. Det handler ikke kun om diameteren (fx 10 mm), men også om:

• Pitch
• Indvendig bredde
• Tolerancer
• Kædens radius i leddets bøjning i forhold til lommen i kædehjulet

Når kæden passer, finder hvert led sin plads i lommen, og trækket bliver jævnt. Hvis kæden ikke passer, kan den klatre, hoppe eller skævt lægge sig. Dette kan give indtryk af, at spillet mangler kraft, selvom problemet er mekanisk pasform.

Hvordan måles kæden korrekt?

En korrekt måling kan spare både slid på ankerspillet og penge. Brug en skydelære og mål flere steder på kæden.

• Tråddiameter: Mål kæden (uden galvaniseringsknaster) flere steder.
• Pitch: Mål flere sammenhængende led og del længden for at finde pitch pr. led.
• Indvendig bredde: Mål åbningen i leddet, så den passer til kædehjuls lommen.

For øget sikkerhed kan du også tage et kædeled med til forhandleren eller værkstedet.

Symptomer på en dårlig kædekompatibilitet

Fejlmatch kan ofte opstå gradvist. Typiske tegn inkluderer:

• Hop i kæden under indspilning
• Ujævn eller rykvis gang
• Kæden klatrer på kædehjulet
• Tendens til at kiles eller låses ved belastning
• Unormalt slid på kædehjulet eller kæden
• Ny støj under brug

Hvis du oplever disse tegn, bør du undersøge systemet, da en hurtig fejlsøgning kan være mere omkostningseffektiv end skader på udstyret.

Hvad skal man gøre ved inkompatibilitet?

Det er vigtigt at vælge en løsning, der fungerer optimalt. Du kan vælge at:

1. Beholde kæden, skifte kædehjul: Hvis din DIN 766 kæde er i god stand.
2. Beholde kædehjulet, skifte kæde: Hvis dit Maxwell-spil er designet til ISO, og du alligevel skal skifte kæde.
3. Skifte begge dele planlagt: For større opgraderinger, hvis begge dele er slidte.

Kvalitet og standarder

Vær opmærksom på, at to kæder mærket DIN 766 kan opføre sig forskelligt, hvis der er forskelle i tolerancer og kvalitet. Især billigere kæder kan have ujævn kalibrering. Overvej følgende ved valg af kæde:

• Ensartet svejsning af leddene
• Dokumentation for brudlast
• God varmgalvanisering til saltvand
• Korrekt grade til anvendelsen

Bestillings-tjekliste

Når du bestiller kæde og kædehjul, bør du være præcis:

• Ankerspil: Maxwell model og serie
• Kæde: DIN 766 eller ISO 4565, diameter, grade og pitch
• Kædehjul: Aktuel betegnelse eller billeder
• Drift: Lodret/vandret spil

Du kan finde et bredt udvalg af maritimt udstyr hos Maritimt Udstyr. De tilbyder detaljeret rådgivning og hurtig levering.

Optimal setup

Selv med den rette kæde og kædehjul kan ankersystemet stadig give problemer, medmindre kæden føres korrekt og belastningen håndteres ordentligt. Overvej en kædestopper og alarmsystemer for at forbedre din oplevelse.
